1、Flash ROM: 6Kx 16位。包括EEROM仿真(在线烧录)
2、8层堆栈缓存器
3、13 个中断源
4、多中断向量结构
5、1.8V/2.4V/3.3V3 层LVD
6、封装形式: LQFP32pin
功能特性
存储器配置
Flash ROM: 6Kx 16位。包括EEROM仿真(在线烧录)
RAM: 512x8 位。
8层堆栈缓存器
13 个中断源
11个内部中断: TO、TC0、TC1、TC2、T1、ADC、
SIO. MSP. UTX (UART TX). URX(UART RX)、WAKE.
2个外部中断: INT0、 INT1.
多中断向量结构
每个中断澜都对应有一个独 立的中断向量.
I/0引脚配置
双向输入输出端口: PO、P1、P4、P5。
唤醒功能端口: PO、P1电平变换。
具有上拉电阻的端口: PO、P1、P4、P5.
外部中断触发引脚: P0.0、 P0.1.
ADC输入引脚: AIN0~AIN11。
Fcpu (指令周期)
Fcpu= Fhosc/1、Fhosc/2、 Fhosc/4. Fhosc/8. Fhosc/16.
Fhosc/32、Fhosc/64、 Fhosc/128.
内置看门狗定时器和时钟源
1.8V/2.4V/3.3V3 层LVD
功能强大的指令集
指令的长度为一个字长。
大多数指令的周期为一个时钟周期。
JMP指令可在整个ROM区运行。
查表指令(MOVC)可寻址整个ROM区。
4个8位定时暴(T0、 TC0、TC1、TC2)
TO: 基本定时器。
TCO:定时器/计数器/PWM0。
TC1:定时器/计数器/PWM1。
TC2:定时器/计数器/PWM2。
3通道占空比/周期可编程控制的PWM可用作普通
PWM, Buzzer和IR载波信号(PWM0~2)
1个16位定时器(T1) ,具有捕捉定时器功能
12通道10位SARADC
串行接口: SIO, UART, MSP
内置嵌入式ICE功能
4个系统时钟
外部高速时钟: RC,高达10MHz。
外部高速时钟:晶振,高达16MHz。
内部高速时钟: RC,高达16MHz。
内部低速时钟: RC,16KHz。
4种操作模式
普通模式:高、低速时钟都正常运行。
低速模式:只有低速时钟正常运行。
睡眠模式:高、 低速时钟都停止工作。
绿色模式:由定时器周期性的唤醒。
更多封装形式
DIP 32 pin
LQFP 32 pin
QFN 32 pin
DIP 32 pin
KDIP 28 pin
SOP 28 pin
SSOP 28 pin
QFN 28 pin
DIP 20 pin
SOP 20 pin
脚位图

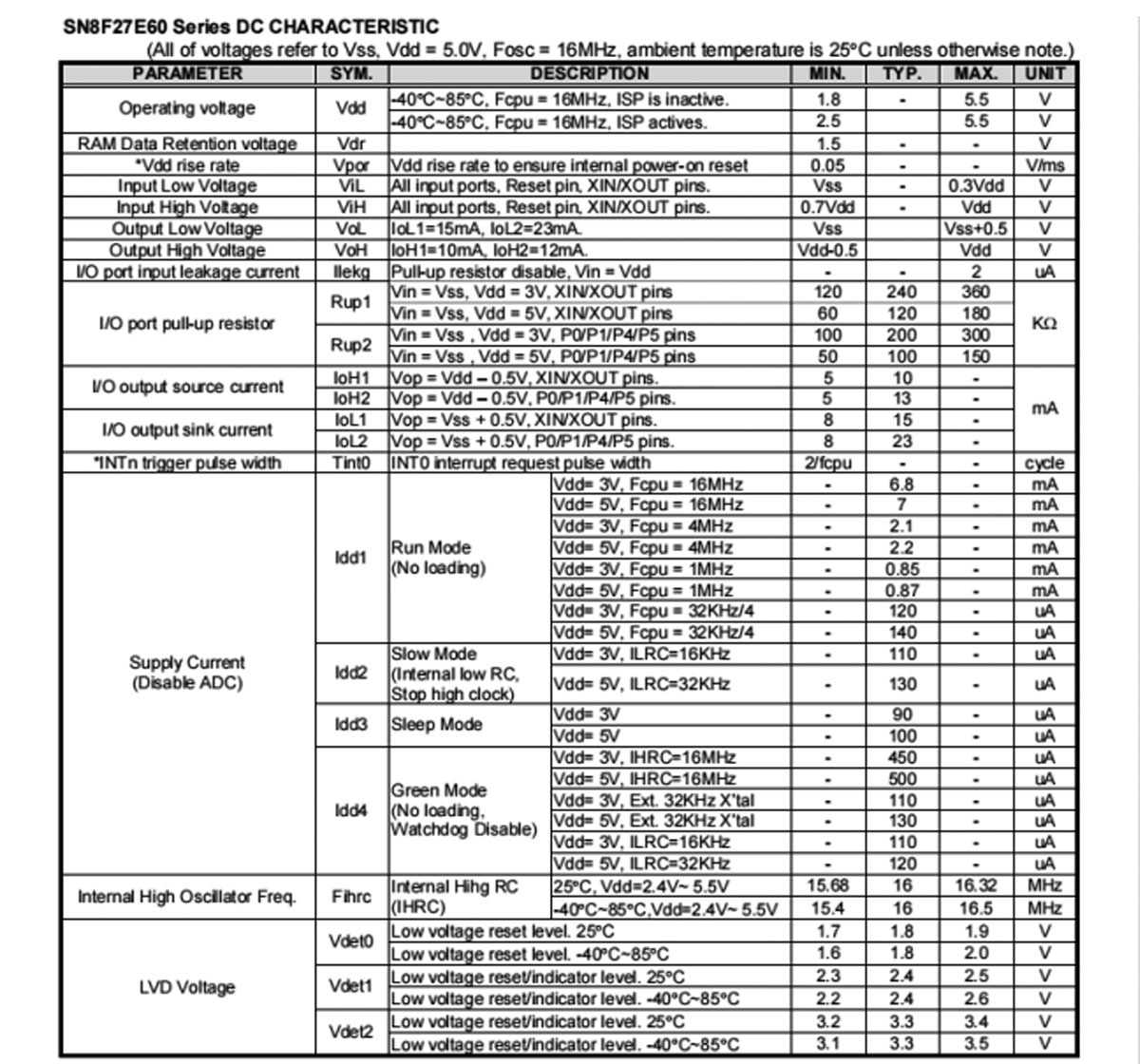

电气特性
